46-1-934

Пояснительная записка

к проекту сельской каменной церкви

1. Храм предполагается из кирпичной кладки на известковом растворе и фундаментом из бутового и булыжного камня.
2. Основание под внутренние и наружные стены и пилоны предполагается заложить на глубину от 2 до 2 ½  аршин от поверхности земли.
3. Размеры храма: по длине вместе со стенами, но без колокольни – 93 аршина, по ширине два измерения: в восточной части, где помещается два придела 22 ¾ аршина, в западной части, предназначенной для прихожан – 21 аршин. В западной части, выходящей фасадом на улицу села, пристроена колокольня, служащая вместе с тем и входным тамбуром. Размеры ея (колокольни) в плане 7 аршин 9 вершков на 8 аршин 6 вершков.

Высота храма от поверхности земли до кровли вместе с карнизом - 11 ½  аршин. Восточная часть имеет четыре полукружных фронтона, вследствие чего ея средняя высота должна считаться более, а именно до 15 аршин.

Высота колокольни, состоящей из трех этажей следующая:

Первый этаж – 5 сажен,

Второй этаж - 3 ½  сажени,

Третий этаж с коническим покрытием - 3 ½  сажени,

а всего – 12 сажен.

Пол церкви возвышается над уровнем земли на 1 ¼ и устроен на плотно утрамбованной песчаной насыпи из каменных плит, размером в 1 аршин. Пол в алтаре такой же по структуре и возвышается над церковным полом на 8 вершков.

Высота, на которой расположен потолок из кирпичных сводов, равен 8 аршин и ¾.

4. Покрытия: Церковный потолок предполагается устроить, поставивши на особых фундаментах четыре чугунных колонны, на которые положить прогоны,  в поперечном направлении храма, из  двойных рельс. На прогоны расположить одиночные рельсы по продольному расположению, на которых основать лучевые своды в ½ кирпича.

Середина западной части храма, где расположен главный придел, покрыта крестовым сводом, боковые же части – цилиндрическими.

5. По фундаменту  2 ¼ аршинной ширины полагается возводить в  3 ½  кирпича стены, в углах и местами утолщенные пилястрами в ½  кирпича.

Первый ярус колокольни предполагается в 3 ½  кирпича, второй – в 3, третий ярус цилиндрический в 2 кирпича.

6. Крыша: двускатная, купольная цилиндрическая, восточной части храма и коническая на колокольне, устроена на деревянных стропильных фермах обрешеченных и покрытых железной кровлею.
7. Так как церковь предполагается теплою, то ее можно нагреть 6-ю голландскими изразцовыми печами; из коих 4 должны быть расположены в части здания, предназначенной для прихожан, и устроены с духовыми камерами, приточным наружного воздуха и вытяжными клапанами. Две малые печи располагаются в алтарях.
8. В окна должны быть вставлены двойные рамы и на своды насыпан худой проводник? тепла по воздуху.
9. Оштукатурка храма предполагается только внутренняя, наружные поверхности должны быть покрашены по кирпичу.
10. К сей пояснительной записке прилагаются чертежи в 2-х экземплярах:

Боковой фасад

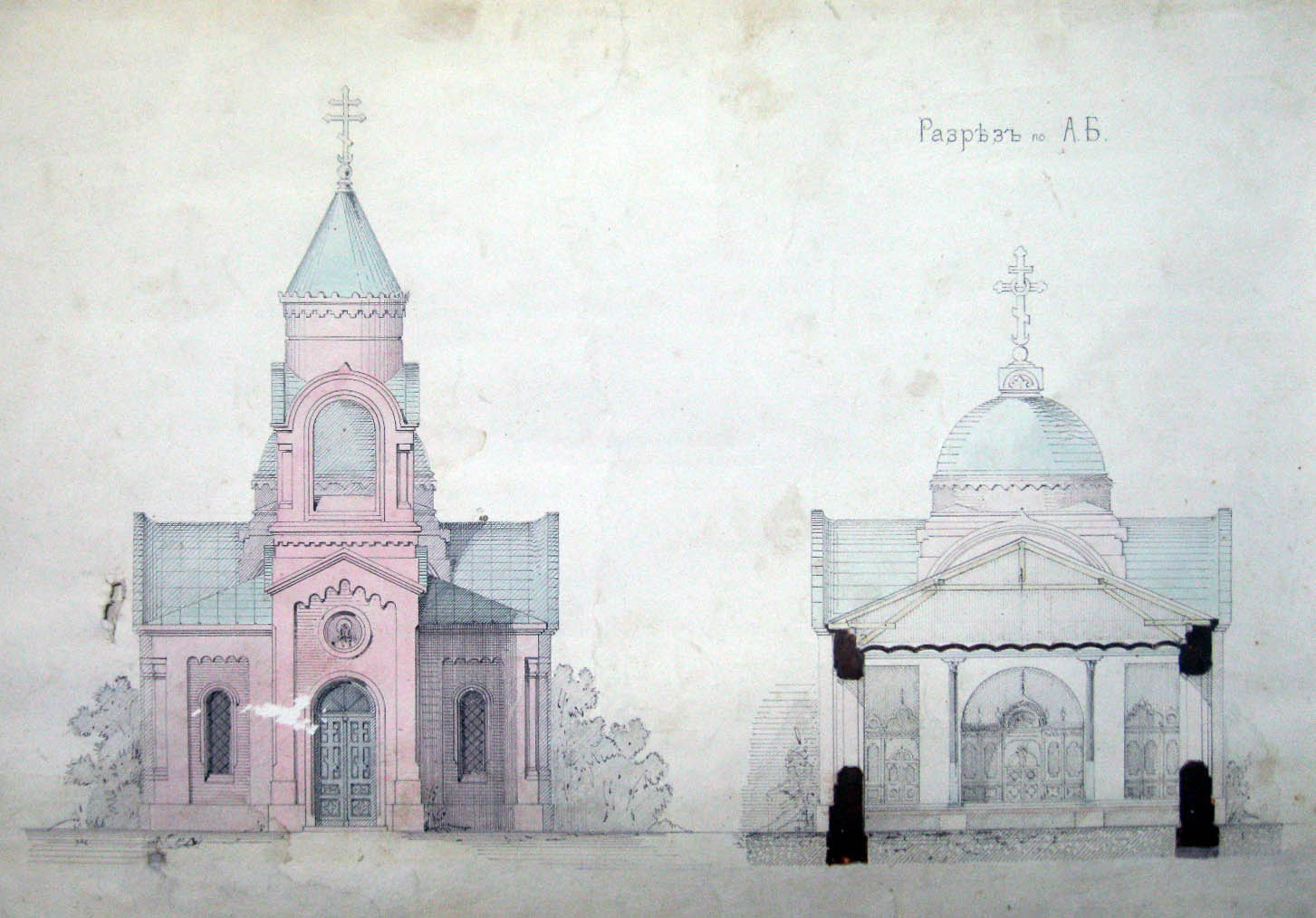

Лицевой фасад и разрез

План

План местности в одном экземпляре.

Протокол

технического совещательного присутствия Строительного Отделения Тамбовского Губернского Правления

1880 года декабря 3 дня,  Тамбовская Духовная Консистория при отношении от 28 ноября сего года за № 9054, препроводила в Строительное Отделение старый и новый  проекты и пояснительными записками на постройку каменного храма в селе Кривополянье Тамбовского уезда.

. Техническое Совещательное Присутствие Строительного Отделения Губернского Правления по рассмотрению нового плана на постройку каменного храма в селе Кривополянье Тамбовского уезда нашло его составленным одобрительно, а потому полагает: проект храма утвердить установленным порядком и затем возвратить Духовную Консисторию, которую просит отдать распоряжение, чтобы постройка этого храма производилась под наблюдением архитектора и кто будет иметь наблюдение чтобы донес Строительному Отделению, как о начатии, так и по окончании работ. По окончании работ должен быть составлен технический акт о прочности выстроенной церкви. Об утверждении означенного проекта сообщить Тамбовскому Уездному Исправнику и за сим дело по сему предмету завершить и сдать в архив.

Губернский Инженер – подпись неразборчива

Губернский Архитектор – Миролюбов

Младший Архитектор - подпись неразборчива

Младший Инженер - подпись неразборчива

Старший Делопроизводитель – Каменский
